廈門宇電溫度控制器是工業加熱與工藝控制領域的主流選擇。其調節核心并非簡單的旋鈕操作，而是基于“人工智能PID算法”的參數整定過程。正確的調節能顯著提升控溫精度、減少能源浪費并延長設備壽命。本文將系統闡述從基礎溫度設定到高級參數優化的完整調節邏輯。


　　一、基礎操作：設定值與顯示邏輯的快速上手

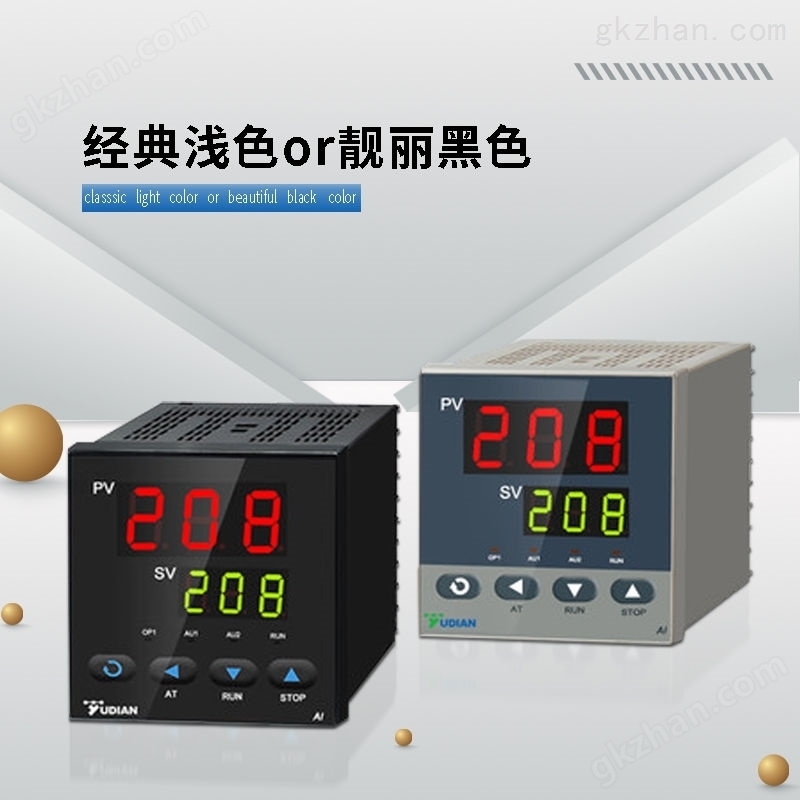

　　宇電溫度控制器的面板通常分為PV窗（測量值）與SV窗（設定值）。調節的第一步是準確設定目標溫度。

　　1.目標溫度（SV）設定

　　在正常顯示狀態下，短按SET鍵，SV窗口數值開始閃爍，此時通過移位鍵（←）和增減鍵（▲/▼）修改數值，再次按下SET鍵確認保存。PV窗會實時顯示當前傳感器檢測到的溫度，操作者需通過對比PV與SV的偏差來判斷系統狀態。

　　2.參數訪問層級

　　宇電儀表采用分層菜單結構。長按SET鍵或←鍵（視型號而定）約3秒，即可進入?yún)?shù)設置層（ALM、Hy、P等）。在此狀態下，通過←鍵切換參數代碼，▲/▼鍵修改數值。操作完成后，長按SET鍵或等待數秒無操作即可自動返回測量界面。對于AI-7等系列，部分高級參數可能受密碼保護，需按說明書輸入密碼解鎖。

　　二、核心調節：AI自整定（AT）的自動化流程

　　對于大多數用戶而言，自整定（AT）功能是獲取最佳PID參數的快捷徑。當系統初次投運或工況發生重大變化時，必須執行此操作。

　　1.自整定啟動條件

　　啟動自整定前，必須確保系統處于冷態（PV值接近室溫）。若設備已被加熱至高溫，需斷電冷卻至環境溫度，否則整定出的參數將包含歷史熱慣性誤差，導致控制失準。

　　2.執行步驟

　　設定好常用的目標溫度（SV）后，進入?yún)?shù)菜單找到AT參數項，將其設置為ON（或1）。此時AT指示燈點亮，SV窗口可能閃爍顯示“At”字樣，表明儀表已進入自整定狀態。儀表將自動切換為位式控制，驅動執行機構（如加熱器）進行2-3個周期的“全開-全關”振蕩，通過分析升溫曲線自動計算出適合當前熱系統的P（比例帶）、I（積分時間）、D（微分時間）參數。整定完成后，AT參數會自動恢復為OFF（0），參數被保存。

　　三、高級優化：手動PID與抗振蕩策略

　　若自整定后控溫效果仍不理想，可進行手動微調。

　　1.PID參數邏輯

　　P（比例帶）：決定控制作用的“靈敏度”。P值越小，響應越快，但過小會導致溫度在設定值附近反復振蕩（超調）。宇電默認值通常為5.0。

　　I（積分時間）：用于消除“靜差”（實際溫度與設定值的固定偏差）。I值越小，消除靜差能力越強，但可能引入積分飽和。

　　D（微分時間）：預測溫度變化趨勢，抑制超調。D值越大，抑制能力越強，但對噪聲敏感，適用于大慣性系統。

　　2.回差（Hy）與濾波（dF）

　　對于繼電器輸出型儀表，Hy（主控回差）是防止繼電器頻繁動作的關鍵。通常建議設置為0.5~1.0℃。當PV值低于SV-Hy時啟動加熱，高于SV+Hy時停止，中間的“死區”能有效保護接觸器。若現場干擾導致PV值跳動，可適當增大dF（數字濾波）參數，平滑測量信號。

　　四、實戰避坑：調節中的關鍵禁忌

　　1.嚴禁帶電插拔傳感器

　　宇電儀表支持熱電偶（K、S型）與熱電阻（Pt100）輸入，帶電插拔可能損壞前端輸入電路或引入巨大測量誤差。更換傳感器必須在斷電狀態下進行。

　　2.禁止中途打斷自整定

　　自整定過程通常需要15-60分鐘（視系統熱容量而定）。中途斷電或手動停止將導致整定失敗，參數無效，需重新從冷態開始執行。

　　3.輸出類型匹配

　　在調節前，必須確認儀表背面標簽的輸出類型（繼電器、SSR驅動、4-20mA）。若輸出類型與實際負載不匹配，調節任何參數均無法正?？販亍?/div>
